Неподвижные щитовые опоры|ГК "КСР"

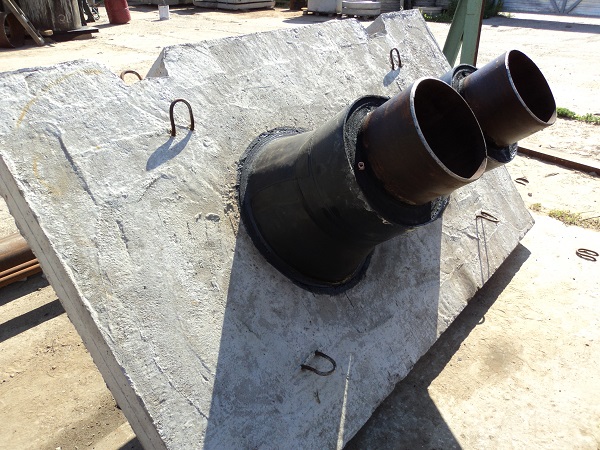

Неподвижная щитовая опора представляет собой железобетонное изделие, которое является незаменимым элементом трубопровода. Благодаря именно этой составляющей части, системы труб характеризуются прочностью, надежностью и долговечностью. Неподвижная щитовая опора предназначается непосредственно для распознавания и сглаживания усилий, которые воздействуют на трубопровод нерегулярным температурным режимом. Кроме этого, высококачественное железобетонное изделие фиксирует трубопроводы. Благодаря неподвижной щитовой опоре трубопроводы не деформируются и не изменяют своего положения под воздействием веществ, которые оказывают на них сильное влияние.

Неподвижная щитовая опора применяется для тепловых сетей, где требуется подземная и надземная прокладка. Также железобетонные изделия являются неотъемлемым элементом при прокладке в непроходных каналах, где размещаются опоры вне камер. Исходя из этого, монтаж трубопровода производится с правильно распределенной нагрузкой на опоры в строго установленных местах. Железобетонные неподвижные щитовые опоры производятся в соответствии с ГОСТом 26438-85. Данные изделия по праву считаются высококачественными и долговечными в сроке своей эксплуатации.

Документация:

Серия 5.903.13

t – стальная труба: электросварная, ВГП, бесшовная, оцинкованная;

d – диаметр стальной трубы;

s – толщина стенки стальной трубы;

D - диаметр оболчки-трубы;

n – тип изоляции ППУ по ГОСТу 30732-2006;

а - межосевое расстояние;

H - длина плиты;

B - высота плиты;

ППУ – теплоизоляция из пенополиуретана;

ПЭ – полиэтиленовая оболочка;

ОЦ - оцинкованная оболочка или труба;

эл/св - электросварная труба;

б/ш - бесшовная труба;

ВГП - ВодоГазоПроводная труба;

СОДК - система оперативного дистанционного контроля.

Наружный диаметр стальной трубы	Условный диаметр стальной трубы	Стандартная толщина стенки стальной трубы	ТИП 1	ТИП 2	Длина патрубка	Габариты железобетонного щита
Наружный диаметр стальной трубы	Условный диаметр стальной трубы	Стандартная толщина стенки стальной трубы	Диаметр ПЭ оболочки	Диаметр ПЭ оболочки	Длина патрубка	Длина	Высота	Толщина	Межосевое расстояние
d,мм	d,мм	s,мм	D,мм	D,мм	L,мм	H,мм	B,мм	s,мм	a,мм
32	25	2,0	90	110	1300	1000	2000	150	400
38	32	2,8	110	125
45	40	2,8	110	125
57	50	3,5	125	140
76	70	3,5	140	160
89	80	4,0	160	180
108	100	4,0	180	200
133	125	4,5	225	250					500
159	150	4,5	250	280					500
219	200	6,0	315	355	1500	1500	2500	200	600
273	250	7,0	400	450					600
325	300	7,0	450	500					700
426	400	7,0	560	630		2000	3500	250	800
530	500	7,0	630	710		2000	3500	250	1000
630	600	8,0	800	900	1800	2200	4200	300	1300
720	700	8,0	900	1000		2200	4200	300	1400
820	800	8,0	1000	1100		2500	5500	350	1400
920	900	10,0	1100	1200	1950				1600
1020	1000	11,0	1200	-	1950				1700

Наименование продукции	Наружный диаметр стальной трубы	Диаметр оболочки		Размеры щита			Межосевое расстояние	Максимальное осевое усилие на опору*		Масса изделия с изоляцией
Наименование продукции	Наружный диаметр стальной трубы	Тип 1	Тип 2	Шири- на,Н	Высо- та,В	Толщи -на,	Межосевое расстояние	Максимальное осевое усилие на опору*		Масса изделия с изоляцией
		d , мм	D , мм		мм			мм	т	кг
НО 1-1П ППУ-П с ОДК 57/125	57	125		1000	2000	150	400	8,5	750	770
НО 1-1П ППУ-П с ОДК 57/140			140							770
НО 1-1П ППУ-П с ОДК 76/140	76	140								775
НО 1-1П ППУ-П с ОДК 76/160			160							775
НО 1-1П ППУ-П с ОДК 89/160	89	160								785
НО 1-1П ППУ-П с ОДК 89/180			180							785
НО 1-1П ППУ-П с ОДК 108/180	108	180								800
НО 1-1П ППУ-П с ОДК 108/200			200							800
НО 1-2П ППУ-П с ОДК 133/225	133	225					500	10,5	1700	1810
НО 1-2П ППУ-П с ОДК 133/250			250							1810
НО 1-2П ППУ-П с ОДК 159/250	159	250								1840
НО 1-2П ППУ-П с ОДК 159/280			280							1840
НО 2-1П ППУ-П с ОДК 219/315	219	315		1500	2500	200	600	20,0		1890
НО 2-1П ППУ-П с ОДК 219/355			355							1890
НО 2-1П ППУ-П с ОДК 273/400	273	400								1900
НО 2-1П ППУ-П с ОДК 273/450			450							1900
НО 2-2П ППУ-П с ОДК 325/450	325	450					700	24,0	3900	4140
НО 2-2П ППУ-П с ОДК 325/500			500				700	24,0		4140
НО 3-1П ППУ-П с ОДК 426/560	426	560		2000	3500	250	800	45,0		4170
НО 3-1П ППУ-П с ОДК 426/630			630				800	45,0		4170
НО 3-2П ППУ-П с ОДК 530/710	530	710					1000	50,0	6300	6850
ЩНО 600П ППУ-П с ОДК 630/800	630	800		2200	4200	300	1300	81,0	6000	6630
ЩНО 700П ППУ-П с ОДК 720/900	720	900		2200	4200	300	1400	92,0	10800	11600
ЩНО 800П ППУ-П с ОДК 820/900	820	900		2500	5200	350	1400	137,0	10600	11650
ЩНО 1000П ППУ-П с ОДК 1020/1200	1020	1200		2500	5200	350	1700	180,0	10300	11800
