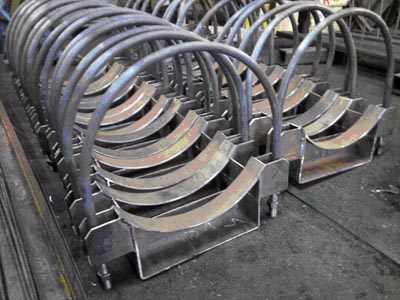

Конструктивно представляет собой кольцо с возможностью размыкания, установленное на опору-башмак. Башмак – это железобетонный блок, верхняя часть которого имеет полукруглое сечение. В полукруглую выемку, на несколько слоев изолирующих материалов и листовой металл крепится кольцевая часть опоры. Специальная обработка позволяет скользящим опорам не препятствовать движению трубопровода, обусловленным термическим расширением или иными воздействиями на его элементы. Кольцо – основная часть скользящей опоры – может быть изготовлено методом сварки (в этом случае его нельзя быстро разомкнуть), держаться на метизах или прочных заклепках. Последние два варианта предпочтительней, поскольку позволяют быстро демонтировать опору без необходимости разрывания кольца или демонтажа участка трубопровода. На каждую партию опор прилагается паспорт завода - производителя с указанием даты изготовления, сертификатов на материалы. По желанию заказчика может быть изменена высота башмака (h).

Скользящая опора может выпускаться в широком диапазоне диаметров, с использованием металла различной толщины и ширины. Типоразмеры конструкции зависят от сечения труб, образующих трубопровод, их массы (толщины стенок и характера рабочей среды), условий эксплуатации. В силу конструктивных особенностей, скользящая опора испытывает только вертикальные нагрузки, создаваемые весом трубопровода и рабочей среды в нем. Деформации труб, резкие скачки температуры на внешних стенках трубопровода не оказывают на эксплуатационные характеристики опоры никакого влияния: она остается неподвижной при любых условиях, поддерживая трубопровод.
