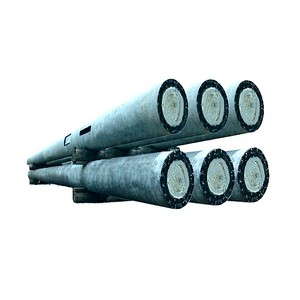

Стойки железобетонные, предварительно напряженные, центрифугированные высоковольтно-сигнальных линий автоблокировки С 1,85/10,1; С 2,55/10,1; С 2/11,1; С 101-18; С 101-25 предназначены для устройства опор высоковольтно-сигнальных линий автоблокировки железных дорог напряжением 6-10 кВ. Изготовление стоек производится согласно ГОСТ 22131-76, ВСН 1-90, по рабочим чертежам серии 3.501.1-145. Стойки имеют защитное покрытие фундаментной части на длине 2,2 м.
В качестве напрягаемой арматуры применяются: высокопрочная проволока Вр 1400-1 ГОСТ 7348-81 — для стоек типа С 1,85/10,1, С 2,55/10,1, С 2/11,1; стержневая арматура периодического профиля А600 (А-IV), А800 (А-V) ГОСТ 5781-82*, Ат800 (Ат-V) ГОСТ 10884-94, А500С СТО АСЧМ7-93, ТУ 0930-036-00186341-2001 – для стоек типа С 101-18, С 101 -25.
Документация:
ГОСТ 7348-81
ГОСТ 10884-94
серия 3.501.1-145
ТУ 0930-036-00186341-2001
C - Стойка;
1,85 - Допустимый изгибающий момент;
10,1 - Длина стойки;
|
Наименование
|
Номенклатура
|
Габариты (мм.)
|
Масса (т.)
|
| Железобетонные стойки опор линий автоблокировки | C 1,85/10,1 | 10100х170х320x45 | 1,85 |
| C 2,55/10,1 | 10100х170х320x45 | 2,55 | |
| C 2/11,1 | 11100х170х335x45 | 2,0 | |
| C 101 - 18.4 (2;3) | 10100х170х320x45 | 1,8 | |
| C 101 - 25.4 (2;3) | 10100х170х320x45 | 2,5 |
