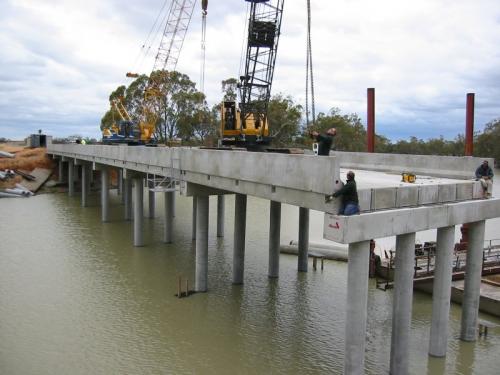

Сваи имеют размеры поперечного сечения 35х35 длиной до 16 м и 40х40 см длиной до 18 м, кратные 1 м Сваи предназначены для применения в опорах мостов, фундаментах труб и пешеходных тоннелей под железные, автомобильные и городские дороги в любых климатических условиях.
Маркировка свай: СХ.Х – Т(или В)Х.Х (С80-35Т4-3 или С80-35В4-3), где С - свая; 1 индекс – длина сваи в дециметрах (8м), 2 индекс – сечение сваи в сантиметрах (350 мм), Т – трещиностойкая (рассчитываемая на прочность и трещиностой ) В – выносливостойкая (рассчитываемая на прочность, трещиностойкость и выносливость) 3 индекс – тип армирования, обозначающий количество и диаметр продольной арматуры 4 – дополнительный индекс, обозначающий марку бетона по водонепроницаемости, морозостойкости и марку арматурной стали в соответствии с климатическими условиями в районе строительства. * допускается к применению только в вязаных каркасах Сваи изготавливаются из тяжелого конструкционного бетона, соответствующего ГОСТ 26633-91 со средней плотностью от 2200 до 2500 кг/м.куб. включительно. Cваи сечением 35х35 см и длиной 8-12 м имеют класс бетона В25; сечением 40х40 см, длиной 13-16 м -В30; сечением 40х40 см -В30 (или В35)/
Документация:
ГОСТ 26633-91
|
Марка сваи
|
Класс бетона
|
Объем бетона, м3
|
Масса (т.)
|
| b= 350мм | |||
| С 80.35 -Т1. | В25 | 1,0 | 2,5 |
| С 90.35 -Т1. | В25 | 1,12 | 2, 8 |
| С 100.35 -Т1. | В25 | 1,24 | 3,1 |
| С 80.35 -Т2. | В25 | 1,0 | 2,5 |
| С 90.35 -Т2. | В25 | 1,12 | 2,8 |
| С 100.35 -Т2. | В25 | 1,24 | 3,1 |
| С 110.35 -Т2. | В25 | 1,37 | 3,4 |
| С 80.35 -Т3. | В25 | 1,0 | 2,5 |
| С 90.35 -Т3. | В25 | 1,12 | 2,8 |
| С 100.35 -Т3. | В25 | 1,24 | 3,1 |
| С 110.35 -Т3. | В25 | 1,37 | 3,4 |
| С 120.35 -Т3. | В25 | 1,49 | 3,7 |
| С 80.35 -Т4.(В4) | В25 | 1,0 | 2,5 |
| С 90.35 -Т4. (В4) | В25 | 1,12 | 2,8 |
| С 100.35 -Т4. (В4) | В25 | 1,24 | 3,1 |
| С 110.35 -Т4. (В4) | В25 | 1,37 | 3,4 |
| С 120.35 -Т4. (В4) | В25 | 1,49 | 3,7 |
| С 130.35 -Т4. (В4) | В30 | 1,61 | 4,0 |
| С 80.35 -Т5.(В5) | В25 | 1,0 | 2,5 |
| С 90.35 -Т5. (В5) | В25 | 1,12 | 2,8 |
| С 100.35 -Т5. (В5) | В25 | 1,24 | 3,1 |
| С 110.35 -Т5. (В5) | В25 | 1,37 | 3,4 |
| С 120.35 -Т5. (В5) | В25 | 1,49 | 3,7 |
| С 130.35 -Т5. (В5) | В30 | 1,61 | 4,0 |
| С 140.35 -Т5. (В5) | В30 | 1,73 | 4,3 |
| С 80.35 -Т6.(В6) | В25 | 1,0 | 2,5 |
| С 90.35 -Т6. (В6) | В25 | 1,12 | 2,8 |
| С 100.35 -Т6. (В6) | В25 | 1,24 | 3,1 |
| С 110.35 -Т6. (В6) | В25 | 1,37 | 3,4 |
| С 120.35 -Т6. (В6) | В25 | 1,49 | 3,7 |
| С 130.35 -Т6. (В6) | В30 | 1,61 | 4,0 |
| С 140.35 -Т6. (В6) | В30 | 1,73 | 4,3 |
| С 150.35 -Т6. (В6) | В30 | 1,86 | 4,6 |
| С 80.35 -Т7.(В7) | В25 | 1,0 | 2,5 |
| С 90.35 -Т7. (В7) | В25 | 1,12 | 2,8 |
| С 100.35 -Т7. (В7) | В25 | 1,24 | 3,1 |
| С 110.35 -Т7. (В7) | В25 | 1,37 | 3,4 |
| С 120.35 -Т7. (В7) | В25 | 1,49 | 3,7 |
| С 130.35 -Т7. (В7) | В30 | 1,61 | 4,0 |
| С 140.35 -Т7. (В7) | В30 | 1,73 | 4,3 |
| С 150.35 -Т7. (В7) | В30 | 1,86 | 4,6 |
| С 160.35 -Т7. (В7) | В30 | 1,98 | 4,9 |
| b= 400мм | |||
| С 130.40 -Т3. | В30 | 2,16 | 5,4 |
| С 130.40 -Т4. (В4) | В30 | 2,16 | 5,4 |
| С 140.40 -Т4.(В4) | В30 | 2,32 | 5,8 |
| С 130.40 -Т5.(В5) | В30 | 2,16 | 5,4 |
| С 140.40 -Т5.(В5) | В30 | 2,32 | 5,8 |
| С 150.40 -Т5.(В5) | В30 | 2,48 | 6,2 |
| С 130.40 -Т6.(В6) | В30 | 2,16 | 5,4 |
| С 140.40 -Т6.(В6) | В30 | 2,32 | 5,8 |
| С 150.40 -Т6.(В6) | В30 | 2,48 | 6,2 |
| С 160.40 -Т6.(В6) | В30 | 2,64 | 6,6 |
| С 130.40 -Т7.(В7) | В30 | 2,16 | 5,4 |
| С 140.40 -Т7.(В7) | В30 | 2,32 | 5,8 |
| С 150.40 -Т7.(В7) | В30 | 2,48 | 6,2 |
| С 160.40 -Т7.(В7) | В30 | 2,64 | 6,6 |
| С 170.40 -Т7.(В7) | В30 | 2,8 | 7,0 |
| С 130.40 -Т8.(В8) | В30 | 2,16 | 5,4 |
| С 140.40 -Т8.(В8) | В30 | 2,32 | 5,8 |
| С 150.40 -Т8.(В8) | В30 | 2,48 | 6,2 |
| С 160.40 -Т8.(В8) | В30 | 2,64 | 6,6 |
| С 170.40 -Т8.(В8) | В30 | 2,8 | 7,0 |
| С 180.40 -Т8.(В8) | В30 | 2,96 | 7,4 |
