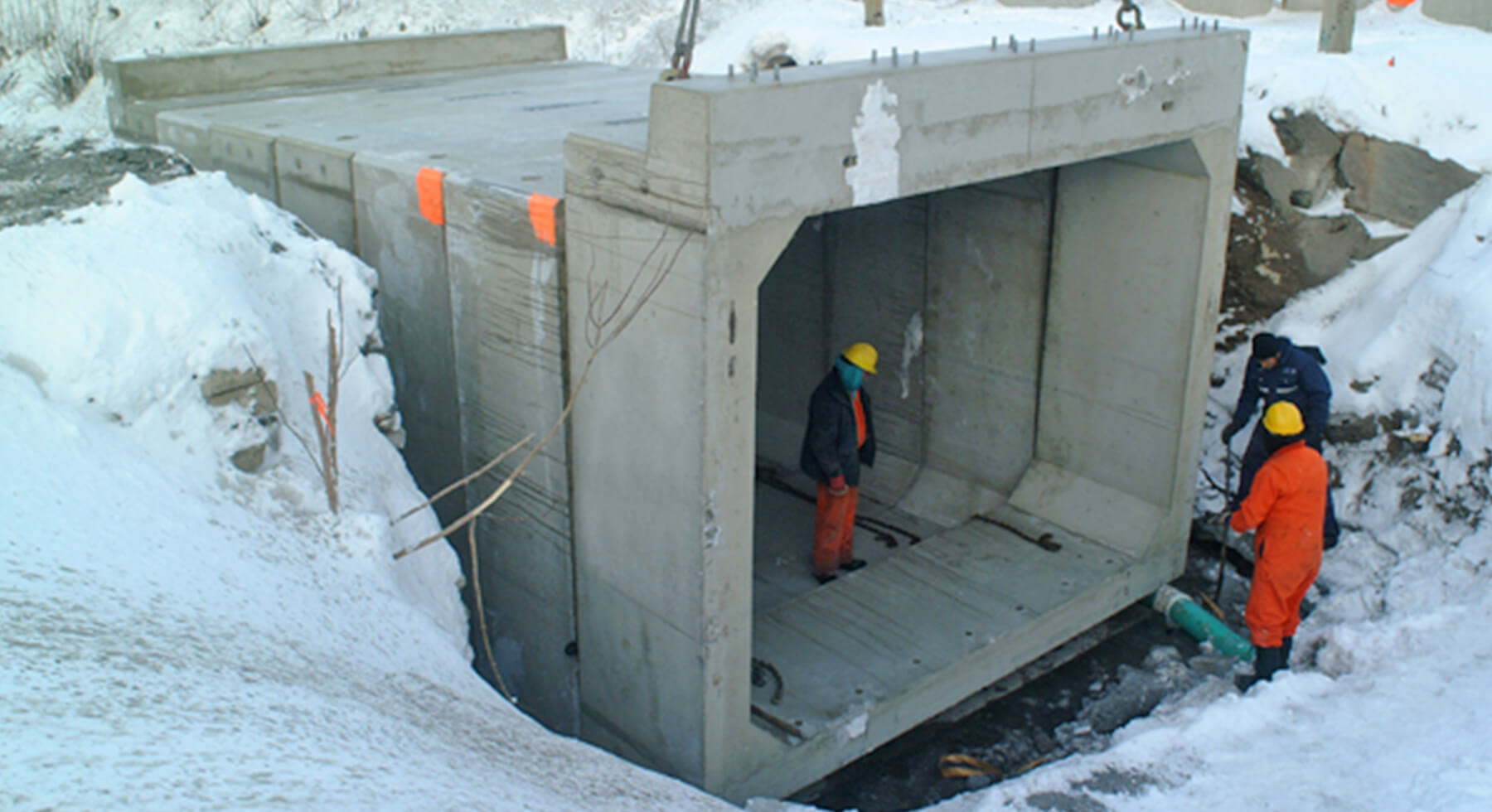

В одном из разделов мы разбирали характеристики и структуру водоотводов, для насыпей дорожных. При установки водоотводного сооружения используют различные бетонные элементы: откосы стенок водоотвода, фундаментные плиты, бетонные блоки для фундамента, и упоры, используемые для поворота отводов. Все выше сказанные изделия служат для поддержания и равномерного распределения давлений на водоотводное сооружение, с учетами всех давлений, как горизонтальных, так и вертикальных.

Для того чтобы равномерно распределить нагрузку в входных и выходных оголовков, используют откосные стенки или как еще их называют портальные стенки. Портальные стенки по сути напоминает открылки самолета, имеют снизу прямоугольное отверстие для соединения с основной водопроводной трубой. Сверху портальная стенка имеет наклон для распределения нагрузки на грунте. Помимо основных физических качеств, откосная стенка регулирует поток воды именно, стенка задает направление для воды в трубу, устанавливая стенки к бокам портала, они образуют воронку, что и является хорошей направляющей для воды. В целях удержания водоотводной системы используют плоские фундаментные плиты, которые обеспечивают водоотводу равномерное распределение нагрузки, защиту от физических воздействий грунтов и крепление единой системы. В зависимости от различных условий окружающей среды используют различный бетон для изготовления плиты, по прочности сжатия используют бетон класса B20, исходя из прошлых пояснений водоотводных систем, в зависимости от температуры воздуха, используют различный класс морозостойкости, это либо F300, либо F200, водонепроницаемость бетона всегда W6. В строительстве применяется оборудование серии 3.501.1-177.93. Секции водоотводных звеньев также обладают собственным фундаментом, для него используют бетонные блоки фундамента, качество прочности бетона B20, морозостойкость отличительна от внешнего плоского фундамента и используется, либо F200, либо F100, водонепроницаемость W6.
